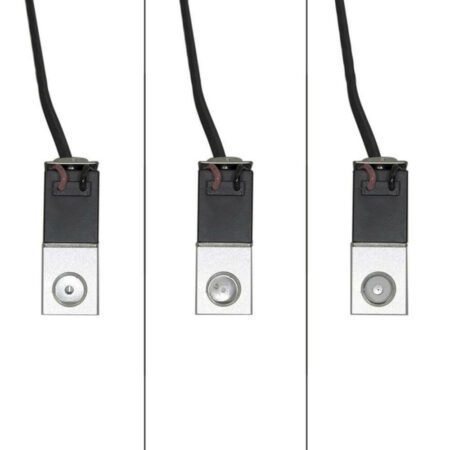

Набор вставок-жиклеров клапана отбора (0,5-2,0мм)

Соленоидный клапан отбора может быть либо открыт либо закрыт, частотой срабатывания клапана (открытия/закрытия) регулируется скорость во время автоуменьшения отбора, для регулировки скорости при полностью открытом клапане можно поставить перед ним игольчатый кран, но гораздо проще и удобнее установить внутрь клапана жиклер, металлическую пластину с отверстием определенного диаметра.

В серийный клапан отбора автоматик серии БКУ устанавливается жиклер, который позволяет получать скорость отбора 0,5-0,7 л\час.

Зачастую отбор требуется увеличить; это процедура в общем проста — надо просто увеличить диаметр отверстия в жиклере. Однако, при ручном расширении отверстия в жиклере тяжело соблюсти точность.

Набор жиклеров включает в себя 7 различных жиклеров с различными диаметрами отверстий от 0,5 мм до 2 мм.

Устанавливая один из них в клапан, Вы получаете возможность плавно увеличивать отбор и работать в соответствии с возможностями своего оборудования.

Ориентировочные величины отбора для полностью и постоянно открытого клапана (при условии того, что клапан установлен непосредственно на дефлегматор):

• 0,5мм: 0,45-0,60 л/час
• 0,8мм: 1,20-1,40 л/час
• 1,0мм: 1,70-1,90 л/час
• 1,2мм: 2,40-2,60 л/час
• 1,5мм: 3,20-3,50 л/час
• 1,7мм: 3,70-4,00 л/час
• 2,0мм: 4,20-4,45 л/час

Жиклер устанавливается на выходе соленоидного клапана.

При установке жиклера требуются уплотнительные прокладки из сопутствующих товаров в количестве 3 штук
