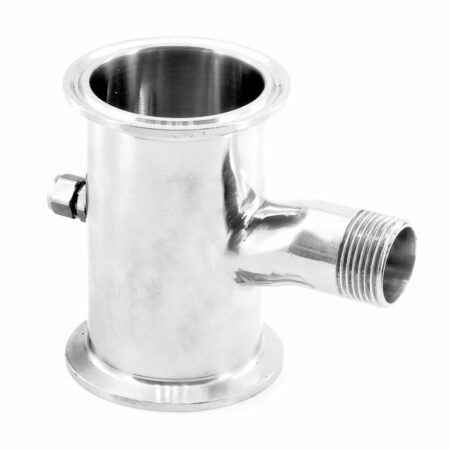

Узел отбора по пару 95мм 2 дюйма, отвод 3/4″

Простой и бюджетный узел отбора по пару.

Узел отбора по пару это довольно простое приспособление, по сути это тройник, он устанавливается под дефлегматором или под узлом отбора по жидкости, к отводу присоединяется шаровый кран, далее переходник, для присоединения охладителя с отводом.

Тройник это труба внутренним диаметром 48 мм. имеющая отвод диаметром 22 мм., таким образом у пара выходящего из колонны будет два пути, первый – далее по трубе в дефлегматор, второй – в отвод на охладитель и отбор. Так как в дефлегматоре весь пар конденсируется, то отношение флегмы к отбираемому спирту будет равняться отношению площади сечения трубы к площади сечения отвода, в данном случае флегмовое число равно примерно 5. Этого достаточно чтобы без автоматики, и без регулировки получать качественный продукт на протяжении всего отбора, под конец работы при достижении 88-90 градусов в кубе рекомендуем призакрыть шаровый кран, уменьшив скорость отбора.

Узел отбора по пару имеет загнутый отвод, это препятствует попаданию конденсата в отбор.

Есть ниппель для установки цифрового термометра.

Высота 95 мм.

Хомут, прокладка, кран, переходник приобретаются отдельно
